Berikut ini adalah konfigurasi dasar mikrotik sebagai gateway routerDisini kita menggunakan RB751U-2Hnd sebagai router, Sebagai contoh kita ingin membuat skema jaringan seperti ini.
Langkah Pertama Konfigurasi RB751U-2Hnd sebagai Gateway Router
1.Pertama reset konfigurasi, setelah reboot select "remove configuration"
2. Ganti nama ether1 menjadi publik Dan ether5 menjadi lokal
3. Masukan IP di interface publik 192.168.1.2/24 seperti gambar bawah
4. Masukan IP di interface lokal 192.168.2.1/24 seperti gambar bawah(gambar hanya sebagai contoh)
5. Masukan Kabel dari modem Ke ether1/Publik dan Masukan Kabel LAN(dari komputer/Switch) ke ether5/lokal bila indikasi R berarti kabel telah terhubung.
6. Berikutnya adalah konfigurasi Routes Masuk IP(1), Routes(2) Klik tanda (+)(3) Isikan Gateway 192.168.1.1(IP Modem) dst address biarkan,(4), Klik OK.. akan terlihat di route list seperti gambar.
7. Berikutnya konfigurasi DNS, Masuk IP(1), DNS(2), Isi di server Primary DNS misal 202.134.1.10(3),kemudian Tambah lagi untuk secondary DNS misal 8.8.8.8(4), Centang "Allow remote request"(5), klik OK(6)

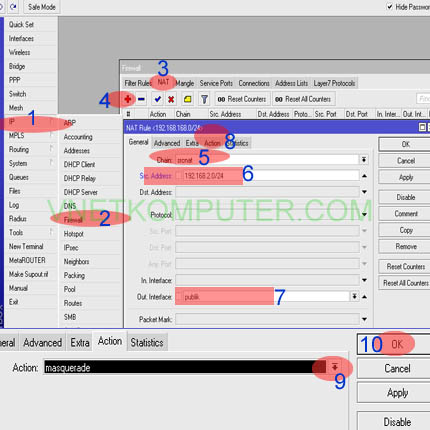

8.Langkah berikutnya, Mengkonfigurasi NAT. Masuk winbox, Masuk IP(1), Firewall(2),NAT(3), Chain pilih "scrnat"(5), Scr address isi "192.168.2.0/24 dalam hal ini adalah range IP lokal(6), Out interface "publik", Lalu pilih Tab "action"(8), Select action "masquerade"(9), Lalu klik OK(10)
9. Setalah semua konfigurasi diatas selesai, maka akan tampak pada Interface, Tabel Route list dan Nat seperti dibawah.
11.Untuk memastikan konfigurasi sudah benar, lakukan ping ke IP modem, dan Ke DNS melalui menu Tools-Ping.
12.Bila koneksi sudah berjalan, langkah selanjutnya adalah adalah seting NTP Client yang gunanya untuk Update Waktu pada mesin mikrotik. Masuk System(1), NTP Client (2), Centang "Enable"(3), Pilih Mode "unicast"(4), isikan NTP server misal 203.160.128.6 (5) Klik OK(6),
Bila kita ingin membagi untuk lebih dua komputer terhubung pada Mikrotik, maka tinggal menambah switch/hub dengan kabel UTP straight kita hubungkan ether5/lokal dengan Switch/Hub, lalu dengan kabel UTP straight juga kita hubungka PC ke Switch / hub.dengan konfigurasi IP seperti gambar skema jaringan diatas. Bila hanya 3 Pc saja yang ingin kita hubungkan maka kita bisa langsung menghubungkan melalui ether 2, ether 3, dan ether 4,. Sebelumnya harus merubah masterslave:none pada masing2 ether2,3/4 menjadi Master Slave : Lokal.
Langkah Pertama Konfigurasi RB751U-2Hnd sebagai Gateway Router
1.Pertama reset konfigurasi, setelah reboot select "remove configuration"
2. Ganti nama ether1 menjadi publik Dan ether5 menjadi lokal
3. Masukan IP di interface publik 192.168.1.2/24 seperti gambar bawah
4. Masukan IP di interface lokal 192.168.2.1/24 seperti gambar bawah(gambar hanya sebagai contoh)
5. Masukan Kabel dari modem Ke ether1/Publik dan Masukan Kabel LAN(dari komputer/Switch) ke ether5/lokal bila indikasi R berarti kabel telah terhubung.
6. Berikutnya adalah konfigurasi Routes Masuk IP(1), Routes(2) Klik tanda (+)(3) Isikan Gateway 192.168.1.1(IP Modem) dst address biarkan,(4), Klik OK.. akan terlihat di route list seperti gambar.
7. Berikutnya konfigurasi DNS, Masuk IP(1), DNS(2), Isi di server Primary DNS misal 202.134.1.10(3),kemudian Tambah lagi untuk secondary DNS misal 8.8.8.8(4), Centang "Allow remote request"(5), klik OK(6)
8.Langkah berikutnya, Mengkonfigurasi NAT. Masuk winbox, Masuk IP(1), Firewall(2),NAT(3), Chain pilih "scrnat"(5), Scr address isi "192.168.2.0/24 dalam hal ini adalah range IP lokal(6), Out interface "publik", Lalu pilih Tab "action"(8), Select action "masquerade"(9), Lalu klik OK(10)
9. Setalah semua konfigurasi diatas selesai, maka akan tampak pada Interface, Tabel Route list dan Nat seperti dibawah.
11.Untuk memastikan konfigurasi sudah benar, lakukan ping ke IP modem, dan Ke DNS melalui menu Tools-Ping.
12.Bila koneksi sudah berjalan, langkah selanjutnya adalah adalah seting NTP Client yang gunanya untuk Update Waktu pada mesin mikrotik. Masuk System(1), NTP Client (2), Centang "Enable"(3), Pilih Mode "unicast"(4), isikan NTP server misal 203.160.128.6 (5) Klik OK(6),
Bila kita ingin membagi untuk lebih dua komputer terhubung pada Mikrotik, maka tinggal menambah switch/hub dengan kabel UTP straight kita hubungkan ether5/lokal dengan Switch/Hub, lalu dengan kabel UTP straight juga kita hubungka PC ke Switch / hub.dengan konfigurasi IP seperti gambar skema jaringan diatas. Bila hanya 3 Pc saja yang ingin kita hubungkan maka kita bisa langsung menghubungkan melalui ether 2, ether 3, dan ether 4,. Sebelumnya harus merubah masterslave:none pada masing2 ether2,3/4 menjadi Master Slave : Lokal.
